รายละเอียดสินค้า:
|
| วัสดุ: | ตัวเก็บประจุฟิล์มโพรพิลีน | ความจุ: | 0.22 ยูเอฟ |
|---|---|---|---|
| พิกัดแรงดันไฟฟ้า: | 2เควี | ความคลาดเคลื่อนของความจุ: | ±5%(เจ) |
| ขว้าง: | 22.5มม | ช่วงอุณหภูมิในการทำงาน: | -40 ถึง +105℃ |
| สี: | สีเหลือง | ขนาด: | 26.5*19*10 |
| แอปพลิเคชัน: | ใช้ในไฟอิเล็กทรอนิกส์ (เช่น ไฟหน้ารถและบัลลาสต์) | การบรรจุ: | ในกลุ่ม |
| ปัจจัยการกระจาย: | น้อยกว่า 0.1% | ||
| เน้น: | ตัวเก็บประจุฟิล์ม PP Metallized 22.5 มม.,ตัวเก็บประจุฟิล์ม PP Metallized 2KV,ตัวเก็บประจุฟิล์มโพรพิลีน Metallized เรโซแนนซ์สูง |
||

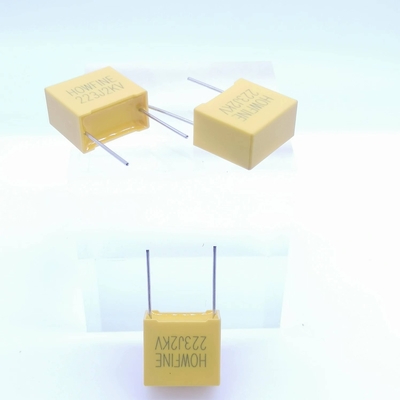

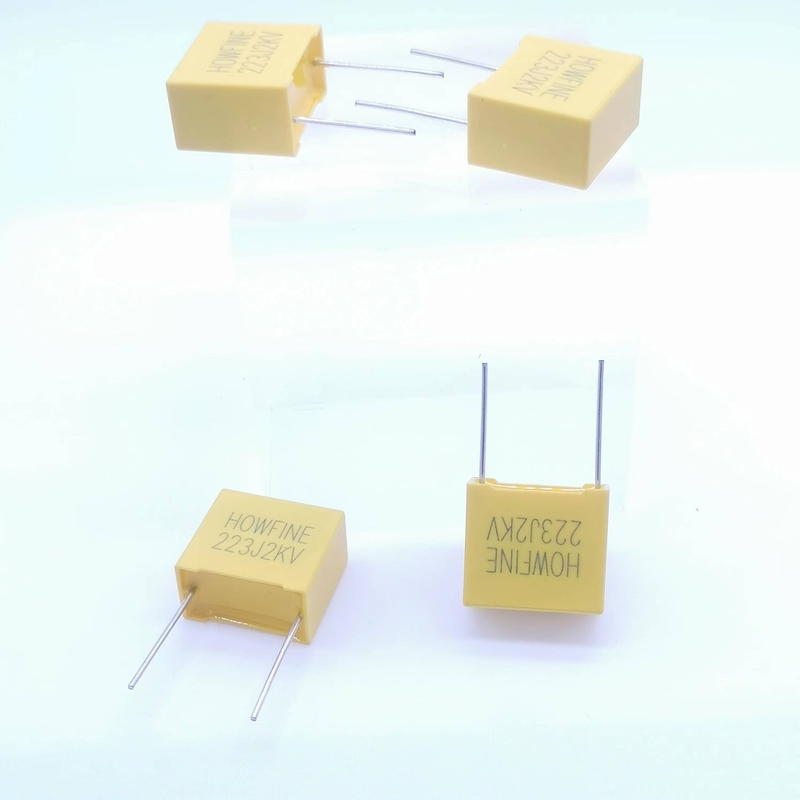

ตัวเก็บประจุแบบฟิล์มโพลีโพรพิลีนแรงดันสูงที่มีฟิล์มโพลีโพรพิลีนเป็นไดอิเล็กตริก ฟิล์มเคลือบโลหะและฟอยล์อลูมิเนียมเป็นอิเล็กโทรด โครงสร้างแบบอนุกรมภายใน การห่อหุ้มอีพอกซีเรซินที่หน่วงการติดไฟ สารหน่วงการติดไฟสูงถึงคลาส UL94V-0
ลักษณะความถี่และอุณหภูมิที่ยอดเยี่ยม
การสูญเสียต่ำ อุณหภูมิภายในเพิ่มขึ้นน้อยที่สุด ความน่าเชื่อถือสูง
ค่าสัมประสิทธิ์อุณหภูมิความจุติดลบ, เสถียรภาพที่ดี
ออกแบบมาเป็นพิเศษสำหรับวงจรไลน์และรีเวิร์สเรนจ์ของจอโทรทัศน์สี เหมาะสำหรับวงจรพัลส์สูงและกระแสสูง
|
1 ขอบเขต
|
ข้อกำหนดนี้ใช้กับตัวเก็บประจุแบบฟิล์มประเภทต่อไปนี้ ใช้ในไฟอิเล็กทรอนิกส์ (เช่น ไฟหน้ารถและบัลลาสต์) |
|
2. ชื่อผลิตภัณฑ์
|
ตัวเก็บประจุแบบฟิล์มโพลีโพรพิลีนของการใช้งาน (AC และ Pulse) |
|
3.การก่อสร้าง (ขนาดและวัสดุ) |
ขนาด : อ้างอิงการวาดขนาด วัสดุ
1. องค์ประกอบ: ฟิล์มโพลีโพรพิลีน ＆ ฟิล์มโพลีเอสเตอร์เคลือบโลหะสองด้าน
2. สเปรย์ฉีดโลหะ : น้ำยาประสานพิเศษ(ไร้สารตะกั่ว)
3. ลวดตะกั่ว: ลวดทองแดงหุ้มกระป๋อง(ไร้สารตะกั่ว)
4. การเคลือบด้านใน: เติมอีพอกซีเรซิน(มาตรฐาน UL-94V-0)
5. การเคลือบด้านนอก: กล่องพลาสติก(มาตรฐาน UL-94V-0)
|
| 4.ลักษณะเฉพาะ |
สภาพบรรยากาศมาตรฐาน
เว้นแต่จะระบุไว้เป็นอย่างอื่น ช่วงมาตรฐานของบรรยากาศ
เงื่อนไขสำหรับทำการวัดและทดสอบมีดังนี้
อุณหภูมิแวดล้อม : 15 ถึง 35 ℃
ความชื้นสัมพัทธ์ : 45 ถึง 85 %
ความดันลม : 86 ถึง 106 kpa
หากมีข้อสงสัยในผลลัพธ์ ให้ทำการตรวจวัด ภายในขอบเขตดังต่อไปนี้
อุณหภูมิแวดล้อม : 20℃ ±5℃
ความชื้นสัมพัทธ์ : 60 ถึง 70 %
ช่วงอุณหภูมิการทำงาน : -40 ถึง +105℃
ช่วงอุณหภูมิในการทำงานคือช่วงของอุณหภูมิแวดล้อม
ตัวเก็บประจุสามารถทำงานได้อย่างต่อเนื่องที่แรงดันไฟฟ้าที่กำหนด
|
